Turbine à gaz, chaudière de récupération de chaleur résiduelle, production d'énergie à cycle combiné 95,6 t/h nominale

Chaudière à chaleur résiduelle à turbine à gaz, cycle combiné de production d'énergie, récupération de chaleur

Résumé:

Une grande quantité de gaz résiduels à haute température est générée au cours du processus de production chimique.Cette chaudière à chaleur usée utilise des matériaux spéciaux et une structure anticorrosion pour récupérer efficacement la chaleur usée des réacteursLa production d'électricité par les centrales électriques est en grande partie liée à l'utilisation de l'électricité dans les centrales électriques.

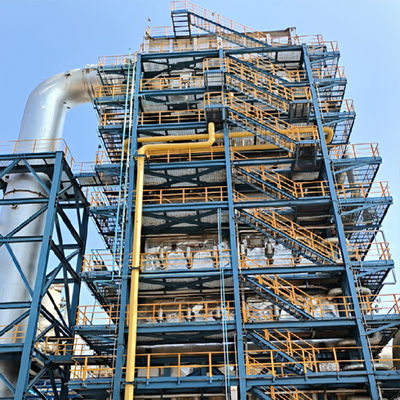

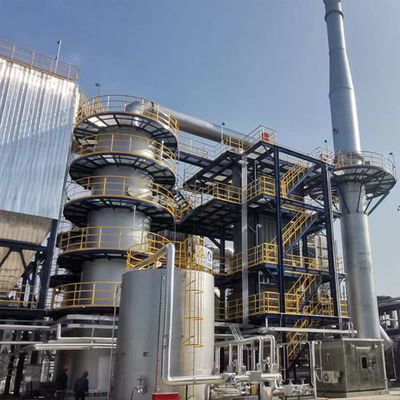

Image du produit:

Présentation du produit:

Cette chaudière à chaleur résiduelle est conçue pour la récupération de chaleur résiduelle des gaz de combustion à haute température de l'incinérateur de CO de l'unité de craquage catalytique de la raffinerie.Il génère 95.6 t/h (pression 3,9 MPa, température 440°C) de vapeur surchauffée à pression moyenne.4 t/h de vapeur saturée fournie de l'extérieurEn outre, la chaudière convertit l'eau d'alimentation en 26,89 t/h d'eau chaude à haute température pour une sortie externe par le processus de préchauffage,réaliser la demande de vapeur de processus de l'unité et l'utilisation en cascade de l'énergie en même temps, ce qui réduit considérablement la consommation globale d'énergie.

La chaudière à chaleur résiduelle adopte la disposition structurelle de type "P", équipée d'un tambour à vapeur, d'une section d'évaporation à écran, d'un superchauffeur haute/basse température,une section d'évaporation à haute/faible température et un économiseur à haute/faible températureUn dispositif de refroidissement par pulvérisation d'eau est placé entre les superchauffeurs à haute température et à basse température pour contrôler avec précision la température de la vapeur;un souffleur de suie à ondes de choc est configuré entre les modules pour nettoyer la suie en temps réel par des ondes de choc à haute fréquence afin d'assurer l'efficacité stable du transfert de chaleur de la surface chauffante.

Spécifications techniques:

Les avantages:

Les États membresRécupération efficace de la chaleur usée:

Adapter à 860°C de gaz de combustion à haute température (193192Nm3/h), refroidir profondément à 176°C, et réaliser une utilisation efficace de la cascade de chaleur résiduelle.
Je suis désolée.
(2) Intégration souple de la vapeur:

La capacité nominale d'évaporation est de 95,6 t/h (y compris l'accès à la vapeur externe de 39,4 t/h),La production de vapeur surchauffée à 440 °C est contrôlée avec précision pour répondre aux besoins dynamiques des processus de raffinage et chimiques.
Je suis désolée.
(3) Maintenance solide modulaire:

La conception du module de zone de température (superchauffage/évaporateur/économiseur haute/basse température) de type P, équipé d'un système de soufflage de suie par ondes de choc,l'efficacité du transfert de chaleur est augmentée de plus de 15%.

4) Intégration d'une économie d'énergie importante:

Le processus de préchauffage produit 26,89 t/h d'eau chaude à haute température et réduit simultanément la consommation d'énergie globale de l'appareil de 20% à 30%.

(5) Technologie de régulation de température avancée:

Le dispositif de refroidissement par pulvérisation d'eau permet de contrôler la tolérance à ± 5°C de 3,9 MPa de vapeur, assurant ainsi un fonctionnement sûr et stable du système.

R & D et production:

Ruiding a créé le centre technologique d'ingénierie des ressources d'incinération propre de la province du Jiangsu et le laboratoire clé du centre d'innovation conjoint JICUI-Ruidings.

C' est ça.le laboratoire est équipé d'un équipement de détection avancé tel que la spectrométrie d'émission de plasma coupée par induction ICP, la spectrophotométrie d'absorption atomique, la spectrophotométrie par fluorescence atomique,analyseur de chromatographie ionique à combustion à haute températureIl possède des capacités pour l'analyse des métaux lourds, l'analyse élémentaire, l'analyse de la valeur calorifique des gaz,détection du point de fusion des cendres, les tests de qualité de l'eau des chaudières d'incinération, l'analyse des eaux usées et l'analyse des déchets volatils, etc.

Produits connexes:

Principaux clients:

Introduction à la société:

Ruiding est spécialisé dans l'ingénierie, la fabrication, la construction, le service de mise en service du système de traitement de la combustion des déchets industriels, y compris l'oxydant thermique (également appelé incinérateur),système de récupération de chaleur (chaudière), récipient sous pression, système de traitement des gaz de combustion (DeSOX, DeNOx) et échangeur de chaleur à plaques, etc.

Ruiding a été agréé avec le certificat EPC, le certificat ASME, le certificat de protection de l'environnement de classe 2 (gaz de déchets, liquide de déchets, traitement des déchets solides).Licence de fabrication de chaudières de catégorie A, certificat d'installation et de réaménagement et de maintenance de chaudière de classe A, certificat de conception et de fabrication de récipient de presse A2, certificat de conception et de construction de pipeline de presse GC1, GC2.

Des bruits.Nous avons réalisé plus de 500 projets d'ingénierie,répartis dans diverses industries nationales et internationales, avec une part de marché importante dans l'industrie pétrochimique.

Je vous en prie.

1Quelle est la principale activité de l'entreprise?Je suis désolée.
Concentrer sur la recherche et le développement, la conception, la production, l'installation et la mise en service de trois équipements de traitement des déchets industriels (gaz de déchets/déchets liquides/déchets solides) et de chaudières spéciales,et fournir un équipement de soutien (comme des échangeurs de chaleur, séchoirs à boues, etc.).
2Avez-vous une certification de qualification du secteur?
L'entreprise a maintenant passé les certifications du système de gestion de la qualité, de l'environnement, de la santé au travail et de l'hygiène et de la sécurité au travail,et possède la qualification de deuxième niveau pour l'ingénierie en matière de protection de l'environnement, conception environnementale spéciale de classe B, qualification de fabrication de chaudière de classe A, certificat d'installation, d'inspection et d'entretien de chaudière de classe A,Certificat de conception et de fabrication de récipients sous pression A2, certificat de conception et d'installation de pipelines sous pression GC1, GC2 et certificat de qualification de classe A pour la lutte contre la pollution de l'environnement (déchets, gaz usés, liquide usé).
Je suis désolée.3Quels sont les principaux produits?
(1) Incinérateur de gaz:
four à oxydation thermique régénérative (RTO), four à oxydation catalytique régénérative (RC0), four à oxydation catalytique (C0), incinérateur thermique à haute température (T0),fourneau de dénitrification catalytique (SCR)
(2) Incinérateur de déchets liquides:
Incinérateur liquide de déchets organiques, incinérateur liquide de déchets contenant du sel, incinérateur de résidus de composants lourds
(3) Incinérateur solide:
Incinérateur à four rotatif combiné, incinérateur à pyrolyse à gaz, incinérateur à lit fluidisé, incinérateur à étape
(4) Chaudière de niveau A:
Chaudière modulaire à chaleur résiduelle, chaudière à chaleur résiduelle de tunnel, chaudière d'incinération intégrée fourneau-chaudière, chaudière à paroi à membrane à grande cavité, chaudière à tube à feu
(5) Échangeur de chaleur en plaque:
Échangeur de chaleur à plaque de pression entièrement soudé, échangeur de chaleur à tube vortex à haut rendement, échangeur de chaleur à tube spirale à haut rendement
(6) Machine auxiliaire d'incinération:
Séchoir à boues, brûleur sur mesure, concasseur de déchets solides, catalyseur de COV
4. dans quels aspects les avantages techniques se reflètent-ils? avez-vous déjà eu une expérience de coopération transfrontalière?

Nous avons 29 technologies brevetées, couvrant les domaines de l'optimisation de la structure de l'incinérateur, de la récupération de chaleur, etc. La société dispose d'une équipe de conception de première classe en Chine,qui maîtrise la technologie des incinérateurs et connaît le fonctionnement des incinérateursLes concepteurs disposent d'une solide base théorique et d'une riche expérience de conception et pratique.ils combinent le fonctionnement de dispositifs avancés au pays et à l'étranger pour réaliser la conception de processus et de structuresLa réponse de conception est rapide, et le plan peut être modifié dans le temps selon les exigences de l'acheteur, et des suggestions d'optimisation peuvent être faites selon les données et les processus de l'acheteur.
5Qu'est-ce qui est inclus dans la portée du service?
Nous fournissons des services complets de consultation de projet, de conception de schéma, de fabrication d'équipement à l'installation et à la mise en service, et soutenons la rénovation de pipelines sous pression et de chaudières.
6Y a-t-il des cas réussis à renvoyer?
Il a servi plusieurs industries, y compris le pétrole, les produits chimiques, les produits pharmaceutiques et l'élimination des déchets solides.projet d'incinération liquide de déchets chimiques, etc.
7Comment obtenir une coopération ou un devis?
Vous pouvez soumettre vos demandes via le formulaire en ligne du site officiel, ou contacter directement:
Tél.: +86 15606162805 ; +86 0510-87418884
Le courrier électronique: ruiding@rdee.com.cn
Adresse: zone de concentration industrielle de Xinzhuang, ville de Yixing, province du Jiangsu, Chine.
8Y a-t-il une coopération commerciale internationale?
En détenant les droits d'importation et d'exportation indépendants, nous pouvons fournir des services d'exportation d'équipement et de personnalisation de solutions techniques pour les clients étrangers.
