Interface d'expansion à chaud échangeable chaudière de chaleur résiduelle 78000 Nm3/H Paramètres des gaz de combustion

Chaudière à chaleur résiduelle d'interface d'expansion échangeable à chaud pour transformation de ligne de production

Résumé:

La chaudière à chaleur résiduelle est basée sur une architecture modulaire pliable en 3D,qui permet une installation intégrée dans des espaces non standard et est adapté à la récupération des gaz résiduaires provenant de sources de chaleur discrètes telles que les fours de l'usine alimentaire et les réservoirs de cuisson de la papeterieLa technologie d'alignement rapide sans soudage est utilisée pour réduire l'espace au sol de 38% par rapport aux solutions traditionnelles.avec une hauteur d'environ 50 mm,, qui prend en charge l'expansion de la capacité synchrone 1:1 de l'unité de récupération des gaz d'échappement et des équipements de production lors de la transformation de la ligne de production,s'assure que la fluctuation de la perte de pression du système est ≤ 3% lorsque plusieurs modules sont connectés en parallèle par l'intermédiaire d'un algorithme intelligent de contrôle du débit des gaz résiduaires.

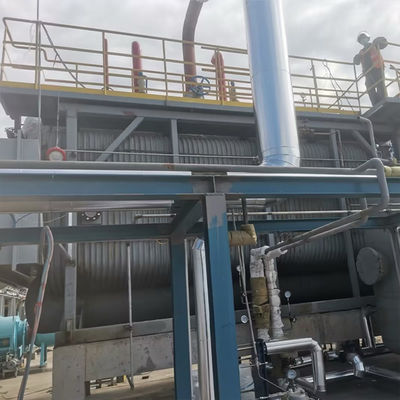

Image du produit:

Présentation du produit:

Basée sur l'architecture de protection thermique en deux étapes de type P (section de protection par refroidissement par eau avant pour isoler l'impact des gaz de combustion à 1280 °C + section de refroidissement par eau arrière pour stabiliser la distribution du débit de chaleur), l'utilisation innovante de la technologie de confluence de vapeur en plusieurs étapes (vapeur saturée auto-produite 38,95 t/h + vapeur externe 26,35 t/h) et du système d'approvisionnement en réseau de chaleur à double moyen (eau chaude externe 26,35 t/h).89 t/h) réalise le cycle fermé de la tri-génération chaleur-électricité-eau du méthanol en oléfines (DMTO). Through the high-temperature superheater-low-temperature superheater gradient heat exchange design (water spray desuperheater precise temperature control ±5℃) and the five-level heating surface modular layout (evaporation section + high/low temperature economizer), la chaleur résiduelle des gaz de combustion à très haute température de 78000 Nm3/h est convertie en vapeur industrielle de 65,3 t/h (4,5 MPa, 420°C), la température des gaz d'échappement est réduite à 170°C,et l'efficacité de récupération de chaleur est 18% supérieure à celle des chaudières traditionnelles, qui convient aux besoins de capture du carbone et d'utilisation de la cascade d'énergie des parcs chimiques.

Spécifications techniques:

Les avantages:

(1) Récupération efficace de la chaleur usée:

Atteindre une utilisation en cascade de la chaleur résiduelle dans une plage de température ultra large de 1280°C→170°C, avec un rendement thermique augmenté de 18% par rapport aux normes industrielles

(2) La cogénération à énergies multiples:

Produire simultanément de la vapeur à moyenne pression (65,3 t/h) et de l'eau chaude extérieure (26,89 t/h), répondant aux exigences de la source de chaleur du système de capture de la vapeur et du carbone du procédé DMTO

(3) Résistant aux conditions de travail extrêmes:

Résiste à une corrosion élevée (H2S≤200 ppm) et à une teneur élevée en poussière (≤50 g/Nm3) lorsque les gaz de combustion d'un incinérateur de CO sont utilisés

(4) Fonctionnement et maintenance intelligents:

Contrôle conjoint entièrement automatique soufflage de la suie, refroidissement et remplissage de l'eau, réduisant de 40% les coûts d'exploitation et d'entretien

(5) Conformité écologique:

La réduction annuelle des émissions de CO2 dépasse 52 000 tonnes, ce qui aide les entreprises chimiques à améliorer leurs évaluations ESG

Je suis désolée.

R & D et production:

Ruiding a créé le centre technologique d'ingénierie des ressources d'incinération propre de la province du Jiangsu et le laboratoire clé du centre d'innovation conjoint JICUI-Ruidings.

C' est ça.le laboratoire est équipé d'un équipement de détection avancé tel que la spectrométrie d'émission de plasma coupée par induction ICP, la spectrophotométrie d'absorption atomique, la spectrophotométrie par fluorescence atomique,analyseur de chromatographie ionique à combustion à haute températureIl possède des capacités pour l'analyse des métaux lourds, l'analyse élémentaire, l'analyse de la valeur calorifique des gaz,détection du point de fusion des cendres, les tests de qualité de l'eau des chaudières d'incinération, l'analyse des eaux usées et l'analyse des déchets volatils, etc.

Produits connexes:

Principaux clients:

Introduction à la société:

Ruiding est spécialisé dans l'ingénierie, la fabrication, la construction, le service de mise en service du système de traitement de la combustion des déchets industriels, y compris l'oxydant thermique (également appelé incinérateur),système de récupération de chaleur (chaudière), récipient sous pression, système de traitement des gaz de combustion (DeSOX, DeNOx) et échangeur de chaleur à plaques, etc.

Ruiding a été agréé avec le certificat EPC, le certificat ASME, le certificat de protection de l'environnement de classe 2 (gaz de déchets, liquide de déchets, traitement des déchets solides).Licence de fabrication de chaudières de catégorie A, certificat d'installation et de réaménagement et de maintenance de chaudière de classe A, certificat de conception et de fabrication de récipient de presse A2, certificat de conception et de construction de pipeline de presse GC1, GC2.

Des bruits.Nous avons réalisé plus de 500 projets d'ingénierie,répartis dans diverses industries nationales et internationales, avec une part de marché importante dans l'industrie pétrochimique.

Je vous en prie.

1Quelle est la principale activité de l'entreprise?Je suis désolée.
Concentrer sur la recherche et le développement, la conception, la production, l'installation et la mise en service de trois équipements de traitement des déchets industriels (gaz de déchets/déchets liquides/déchets solides) et de chaudières spéciales,et fournir un équipement de soutien (comme des échangeurs de chaleur, séchoirs à boues, etc.).
2Avez-vous une certification de qualification du secteur?
L'entreprise a maintenant passé les certifications du système de gestion de la qualité, de l'environnement, de la santé au travail et de l'hygiène et de la sécurité au travail,et possède la qualification de deuxième niveau pour l'ingénierie en matière de protection de l'environnement, conception environnementale spéciale de classe B, qualification de fabrication de chaudière de classe A, certificat d'installation, d'inspection et d'entretien de chaudière de classe A,Certificat de conception et de fabrication de récipients sous pression A2, certificat de conception et d'installation de pipelines sous pression GC1, GC2 et certificat de qualification de classe A pour la lutte contre la pollution de l'environnement (déchets, gaz usés, liquide usé).
Je suis désolée.3Quels sont les principaux produits?
(1) Incinérateur de gaz:
four à oxydation thermique régénérative (RTO), four à oxydation catalytique régénérative (RC0), four à oxydation catalytique (C0), incinérateur thermique à haute température (T0),fourneau de dénitrification catalytique (SCR)
(2) Incinérateur de déchets liquides:
Incinérateur liquide de déchets organiques, incinérateur liquide de déchets contenant du sel, incinérateur de résidus de composants lourds
(3) Incinérateur solide:
Incinérateur à four rotatif combiné, incinérateur à pyrolyse à gaz, incinérateur à lit fluidisé, incinérateur à étape
(4) Chaudière de niveau A:
Chaudière modulaire à chaleur résiduelle, chaudière à chaleur résiduelle de tunnel, chaudière d'incinération intégrée fourneau-chaudière, chaudière à paroi à membrane à grande cavité, chaudière à tube à feu
(5) Échangeur de chaleur en plaque:
Échangeur de chaleur à plaque de pression entièrement soudé, échangeur de chaleur à tube vortex à haut rendement, échangeur de chaleur à tube spirale à haut rendement
(6) Machine auxiliaire d'incinération:
Séchoir à boues, brûleur sur mesure, concasseur de déchets solides, catalyseur de COV
4. dans quels aspects les avantages techniques se reflètent-ils? avez-vous déjà eu une expérience de coopération transfrontalière?

Nous avons 29 technologies brevetées, couvrant les domaines de l'optimisation de la structure de l'incinérateur, de la récupération de chaleur, etc. La société dispose d'une équipe de conception de première classe en Chine,qui maîtrise la technologie des incinérateurs et connaît le fonctionnement des incinérateursLes concepteurs disposent d'une solide base théorique et d'une riche expérience de conception et pratique.ils combinent le fonctionnement de dispositifs avancés au pays et à l'étranger pour réaliser la conception de processus et de structuresLa réponse de conception est rapide, et le plan peut être modifié dans le temps selon les exigences de l'acheteur, et des suggestions d'optimisation peuvent être faites selon les données et les processus de l'acheteur.
5Qu'est-ce qui est inclus dans la portée du service?
Nous fournissons des services complets de consultation de projet, de conception de schéma, de fabrication d'équipement à l'installation et à la mise en service, et soutenons la rénovation de pipelines sous pression et de chaudières.
6Y a-t-il des cas réussis à renvoyer?
Il a servi plusieurs industries, y compris le pétrole, les produits chimiques, les produits pharmaceutiques et l'élimination des déchets solides.projet d'incinération liquide de déchets chimiques, etc.
7Comment obtenir une coopération ou un devis?
Vous pouvez soumettre vos demandes via le formulaire en ligne du site officiel, ou contacter directement:
Tél.: +86 15606162805 ; +86 0510-87418884
Le courrier électronique: ruiding@rdee.com.cn
Adresse: zone de concentration industrielle de Xinzhuang, ville de Yixing, province du Jiangsu, Chine.
8Y a-t-il une coopération commerciale internationale?
En détenant les droits d'importation et d'exportation indépendants, nous pouvons fournir des services d'exportation d'équipement et de personnalisation de solutions techniques pour les clients étrangers.
