Plaque d'acier à fossettes de haute performance, efficacité supérieure d'échange thermique, soudage laser

Plaques d'oreiller haute performance efficacité supérieure d'échange thermique soudage laser

Résumé:

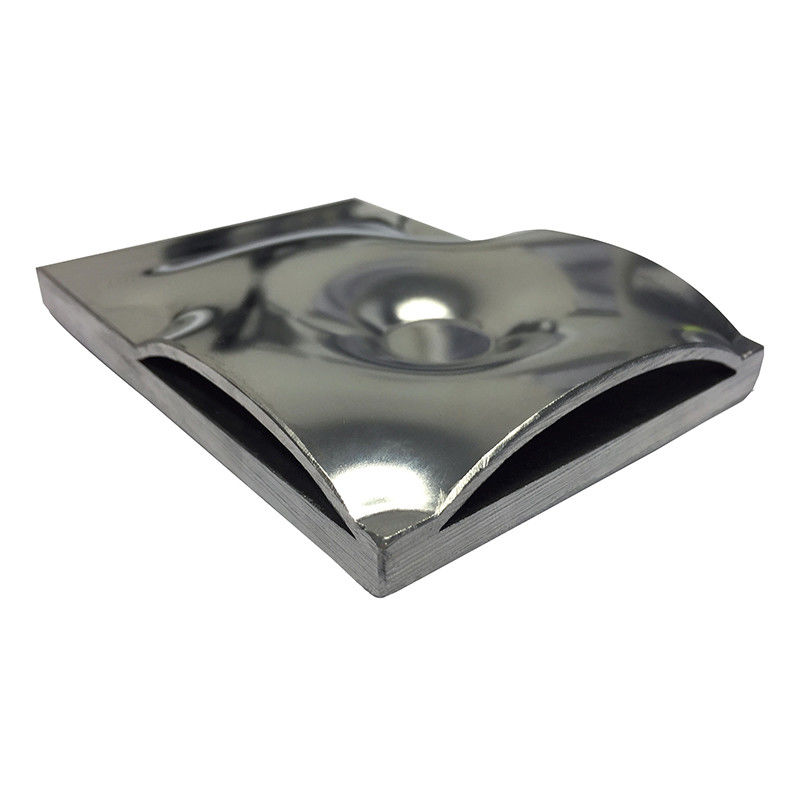

Les plaques d'oreiller, également connues sous le nom de plaques à fossettes ou de plaques gonflées, sont des surfaces d'échange thermique spécialisées conçues pour une variété d'applications industrielles.Ces plaques sont fabriquées par un procédé de gonflement innovant où deux feuilles métalliques minces sont soudés en point sur toute leur surface en utilisant des techniques de soudage au laser ou à résistanceLes bords des plaques d'oreillers sont scellés par soudage par couture, sauf pour les zones désignées pour les ports de raccordement.l'espace entre ces feuilles métalliques est pressurisé avec un fluide hydraulique, ce qui les fait se déformer et former leur surface caractéristique ondulée ou en fossettes.

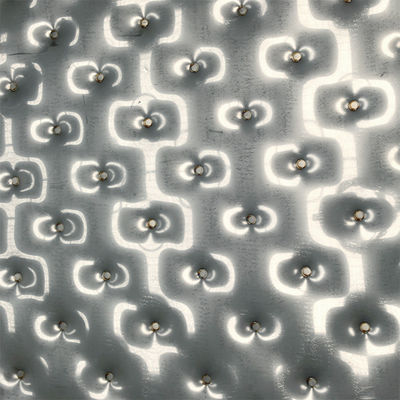

Image du produit:

Une brève introduction

Les plaques gonflables améliorées et améliorées sont soudés dans des échangeurs de chaleur à plaques à large canal pour une utilisation dans les installations d'incinération des eaux usées salées.Comme les eaux usées contiennent une grande quantité de sels inorganiques, des concentrations élevées de poussière sont générées dans les gaz de combustion après incinération, et le sel corrodent facilement les matériaux métalliques.L'échangeur de chaleur à plaque à large canal utilisé dans cette situation contrôle efficacement le problème de l'accumulation de poussière sur le côté des gaz de combustion de l'échangeur de chaleur en contrôlant l'espacement des gaz de combustion, hauteur de la plaque, etc.

Paramètres du produit:

Les avantages:
Les États membres Adaptabilité à la poussière et aux températures élevées:
La température d'entrée des gaz de combustion est de 479°C et la température de sortie tombe à 348°C. Le matériau de la plaque S30408 est résistant à l'oxydation à haute température.La largeur du canal (contrôle de l'espacement latéral des gaz de combustion) atténue efficacement le dépôt de poussières à forte concentration (produites par le sel d'incinération) et réduit le risque de blocage.L'air du côté froid est chauffé à 317°C et la charge thermique est de 2400 kW, ce qui permet une récupération efficace de la chaleur résiduelle et une amélioration de l'efficacité énergétique du système.

(2) LesRésistance à la corrosion des sels et conception à faible résistance:
S30408 Le matériau en acier inoxydable peut résister à la corrosion des ions chlorure par les gaz de combustion contenant du sel et prolonger la vie de l'équipement.La résistance du côté chaud n'est que de 400 Pa et le large canal réduit l'impact de l'accumulation de poussière sur la chute de pression, assurant un débit fluide des gaz de combustion.

Je suis désolée.

(3) Les produitsCapacité de traitement des gaz de combustion à grand débit:
Le débit de gaz de combustion est de 31 000 Nm3/h. En optimisant la hauteur de la plaque et la largeur du canal de débit, un fonctionnement stable est assuré dans des milieux à haute poussière.820 Nm3/h pour répondre aux exigences de récupération de chaleur.

Application:
Les États membresVêtement à poches

(2) LesÉchangeur de chaleur à pince

(3) Les produitsChiller à film de chute de type plaque d'oreiller

Le nombre de personnesBanque de glace pour le stockage thermique de la glace

Les produitsCristalizateur à fusion statique

(6)Échangeur de chaleur des eaux usées

(7)Échangeur de chaleur de dissipateur de chaleur

(8)Condensateur à plaque évaporative

(9)Réservoir à fossettes

(10)Échangeur de chaleur par immersion

11 autresÉchangeur de chaleur des gaz de combustion

(12)Réacteur intermédiaire de baffles de chaleur

(13)Échangeur de chaleur solide en vrac

R & D et production:

Ruiding a créé le centre technologique d'ingénierie des ressources d'incinération propre de la province du Jiangsu et le laboratoire clé du centre d'innovation conjoint JICUI-Ruidings.

C' est ça.le laboratoire est équipé d'un équipement de détection avancé tel que la spectrométrie d'émission de plasma coupée par induction ICP, la spectrophotométrie d'absorption atomique, la spectrophotométrie par fluorescence atomique,analyseur de chromatographie ionique à combustion à haute températureIl possède des capacités pour l'analyse des métaux lourds, l'analyse élémentaire, l'analyse de la valeur calorifique des gaz,détection du point de fusion des cendres, les tests de qualité de l'eau des chaudières d'incinération, l'analyse des eaux usées et l'analyse des déchets volatils, etc.

Produits connexes:

Principaux clients:

Introduction à la société:

Ruiding est spécialisé dans l'ingénierie, la fabrication, la construction, le service de mise en service du système de traitement de la combustion des déchets industriels, y compris l'oxydant thermique (également appelé incinérateur),système de récupération de chaleur (chaudière), récipient sous pression, système de traitement des gaz de combustion (DeSOX, DeNOx) et échangeur de chaleur à plaques, etc.

Ruiding a été agréé avec le certificat EPC, le certificat ASME, le certificat de protection de l'environnement de classe 2 (gaz de déchets, liquide de déchets, traitement des déchets solides).Licence de fabrication de chaudières de catégorie A, certificat d'installation et de réaménagement et de maintenance de chaudière de classe A, certificat de conception et de fabrication de récipient de presse A2, certificat de conception et de construction de pipeline de presse GC1, GC2.

Des bruits.Nous avons réalisé plus de 500 projets d'ingénierie,répartis dans diverses industries nationales et internationales, avec une part de marché importante dans l'industrie pétrochimique.

Je vous en prie.

1Quelle est la principale activité de l'entreprise?Je suis désolée.
Concentrer sur la recherche et le développement, la conception, la production, l'installation et la mise en service de trois équipements de traitement des déchets industriels (gaz de déchets/déchets liquides/déchets solides) et de chaudières spéciales,et fournir un équipement de soutien (comme des échangeurs de chaleur, séchoirs à boues, etc.).
2Avez-vous une certification de qualification du secteur?
L'entreprise a maintenant passé les certifications du système de gestion de la qualité, de l'environnement, de la santé au travail et de l'hygiène et de la sécurité au travail,et possède la qualification de deuxième niveau pour l'ingénierie en matière de protection de l'environnement, conception environnementale spéciale de classe B, qualification de fabrication de chaudière de classe A, certificat d'installation, d'inspection et d'entretien de chaudière de classe A,Certificat de conception et de fabrication de récipients sous pression A2, certificat de conception et d'installation de pipelines sous pression GC1, GC2 et certificat de qualification de classe A pour la lutte contre la pollution de l'environnement (déchets, gaz usés, liquide usé).
Je suis désolée.3Quels sont les principaux produits?
(1) Incinérateur de gaz:
four à oxydation thermique régénérative (RTO), four à oxydation catalytique régénérative (RC0), four à oxydation catalytique (C0), incinérateur thermique à haute température (T0),fourneau de dénitrification catalytique (SCR)
(2) Incinérateur de déchets liquides:
Incinérateur liquide de déchets organiques, incinérateur liquide de déchets contenant du sel, incinérateur de résidus de composants lourds
(3) Incinérateur solide:
Incinérateur à four rotatif combiné, incinérateur à pyrolyse à gaz, incinérateur à lit fluidisé, incinérateur à étape
(4) Chaudière de niveau A:
Chaudière modulaire à chaleur résiduelle, chaudière à chaleur résiduelle de tunnel, chaudière d'incinération intégrée fourneau-chaudière, chaudière à paroi à membrane à grande cavité, chaudière à tube à feu
(5) Échangeur de chaleur en plaque:
Échangeur de chaleur à plaque de pression entièrement soudé, échangeur de chaleur à tube vortex à haut rendement, échangeur de chaleur à tube spirale à haut rendement
(6) Machine auxiliaire d'incinération:
Séchoir à boues, brûleur sur mesure, concasseur de déchets solides, catalyseur de COV
4. dans quels aspects les avantages techniques se reflètent-ils? avez-vous déjà eu une expérience de coopération transfrontalière?

Nous avons 29 technologies brevetées, couvrant les domaines de l'optimisation de la structure de l'incinérateur, de la récupération de chaleur, etc. La société dispose d'une équipe de conception de première classe en Chine,qui maîtrise la technologie des incinérateurs et connaît le fonctionnement des incinérateursLes concepteurs disposent d'une solide base théorique et d'une riche expérience de conception et pratique.ils combinent le fonctionnement de dispositifs avancés au pays et à l'étranger pour réaliser la conception de processus et de structuresLa réponse de conception est rapide, et le plan peut être modifié dans le temps selon les exigences de l'acheteur, et des suggestions d'optimisation peuvent être faites selon les données et les processus de l'acheteur.
5Qu'est-ce qui est inclus dans la portée du service?
Nous fournissons des services complets de consultation de projet, de conception de schéma, de fabrication d'équipement à l'installation et à la mise en service, et soutenons la rénovation de pipelines sous pression et de chaudières.
6Y a-t-il des cas réussis à renvoyer?
Il a servi plusieurs industries, y compris le pétrole, les produits chimiques, les produits pharmaceutiques et l'élimination des déchets solides.projet d'incinération liquide de déchets chimiques, etc.
7Comment obtenir une coopération ou un devis?
Vous pouvez soumettre vos demandes via le formulaire en ligne du site officiel, ou contacter directement:
Tél.: +86 15606162805 ; +86 0510-87418884
Le courrier électronique: ruiding@rdee.com.cn
Adresse: zone de concentration industrielle de Xinzhuang, ville de Yixing, province du Jiangsu, Chine.
8Y a-t-il une coopération commerciale internationale?
En détenant les droits d'importation et d'exportation indépendants, nous pouvons fournir des services d'exportation d'équipement et de personnalisation de solutions techniques pour les clients étrangers.
